Эксплуатация двухдискового сцепления ЯМЗ-238

Сцепление модели ЯМЗ-238 двухдисковое, сухое, фрикционного типа, с периферийным расположением цилиндрических пружин

Кожух 16 (рис.1) сцепления, штампованный из листовой стали, с нажимным диском 19 в сборе устанавливается на маховике 20 двигателя, а ведомые диски 21 — на шлицевой части первичного вала коробки передач.

Передний и задний ведомые диски устанавливаются в определенном положении, как показано на рисунке.

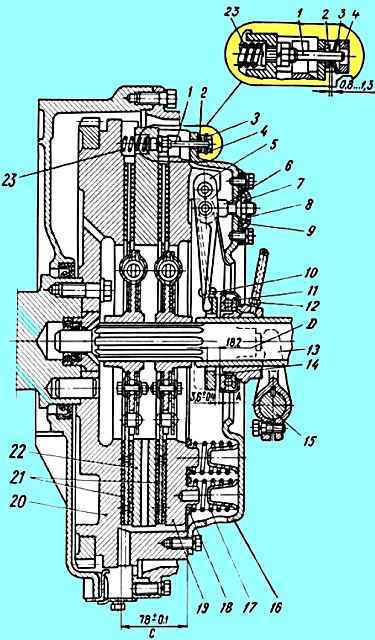

Сцепление ЯМЗ-238: 1 - шток; 2 - кольцо; 3 - тарельчатая пружина; 4 - планка; 5 - оттяжной рычаг; 6 - вилка оттяжного рычага; 7 - регулировочная гайка; 8 - опорная пластина; 9 - стопорная пластина; 10 - петля пружины оттяжного рычага; 11 - муфта выключения сцепления с подшипником; 12 - шланг подачи смазки к муфте выключения сцепления; 13 - вилка выключения сцепления; 14 - упорное кольцо оттяжных рычагов; 15 - вал вилки выключения сцепления; 16 кожух сцепления; 17 -нажимная пружина; 18 - термоизолируюшая прокладка; 19 - нажимной диск; 20 - маховик; 21 - ведомые диски; 22 - средний ведущий диск; 23 - отжимная пружина; D - минимальный ход выжимной муфты

Ведомые диски сцепления зажимаются постоянным усилием цилиндрических нажимных пружин 17 между маховиком двигателя, средним и нажимным дисками.

Под пружины со стороны нажимного диска подложены термоизолирующие прокладки 18. Нажимной и средний ведущие диски связаны с маховиком четырьмя шинами, находящимися на наружной поверхности дисков.

В зажатом состоянии ведомые диски передают крутящий момент двигателя на первичный вал коробки передач.

Выключение сцепления производится муфтой 11.

Муфта с подшипником, перемещаясь в сторону двигателя, отводит нажимной диск от ведомого диска, передавая усилие через четыре жестких оттяжных рычага 5.

Рабочий ход муфты выключения сцепления, с учетом свободного хода, должен быть не менее 18,2 мм (размер «D»).

Величина свободного хода регулируется механизмом выключения сцепления. Упорное кольцо оттяжных рычагов перемещается в сторону коробки передач на 27 мм за счет допустимого износа фрикционных накладок.

Гарантированные зазоры между ведомыми дисками и поверхностями трения маховика, среднего ведущего и нажимного дисков при выключении сцепления по мере износа накладок обеспечиваются механизмом автоматической регулировки отхода среднего диска

Механизм состоит из штоков 1, закрепленных в каждом из четырех шипов среднего ведущего диска, разрезных колец 2, для перемещения по штоку которых необходимо определенное усилие, упорных планок 4, которые крепятся с кожухом сцепления болтами к маховику, и тарельчатых пружин 3, установленных на штоке между кольцом 2 и планкой 4.

При выключении сцепления нажимной диск 19 отходит назад не менее чем на 2 мм, и освобождает задний ведомый диск 21.

Средний ведущий диск 22 под действием пружины 23 так же отходит назад, до упора кольца 2 в планку 4 через тарельчатую пружину, на величину 1,2+0,1 мм, освобождая передний ведомый диск.

По мере износа фрикционных накладок сцепления средний ведущий диск под действием нажимных пружин нажимного диска перемещается к маховику, кольца 2 при этом упираются в кожух сцепления, перемещаясь по штокам 1 и сохраняя размер между кольцами и тарельчатыми пружинами.

При износе накладок ведомых дисков торец муфты выключения сцепления упрется в торец крышки подшипника первичного вала коробки передач; в этом случае изношенные накладки ведомых дисков заменить новыми.

Установка сцепления на двигатель

Установка сцепления на двигатель производится в следующем порядке:

  • 1. установить передний ведомый диск;
  • 2. установить средний ведущий диск со штоками;
  • 3. установить задний ведомый диск;

Могут устанавливаться ведомые диски сцепления: передний 238-1601130-Б, задний 238-160113 1 (не взаимозаменяемые); или два диска 238-1601 130-Г2 (взаимозаменяемые).

Два диска 238-1601130-Г2 можно установить взамен дисков переднего 238-1601130-Б и заднего 238-160113 1. И наоборот.

Торец удлиненной части ступицы диска 238-1601130-Г2 имеет маркировку 238- 1601130-Г2.

При их установке следует выполнять следующие условия:

  • - диск к маховику - маркированной стороной ступицы к двигателю;
  • - диск к нажимному диску - маркированной стороной ступицы к коробке передач.
  • 4. установить нажимной диск с кожухом в сборе, закрепив его на маховике при помощи восьми коротких болтов;
  • 5. надеть разрезные кольца 2 на штоки 1 до упора в кожух сцепления;
  • 6. надеть четыре. тарельчатые пружины выпуклой стороной к разрезным кольцам:
  • 7. установить четыре упорных планки и закрепить их с кожухом к маховику при помощи восьми длинных болтов.

После установки сцепления на маховик убедитесь в том, что кольца на штоках стоят с упором в кожух, обеспечивая зазор 1,2+0,1 мм между кольцами и тарельчатыми пружинами при включенном сцеплении.

Провести регулировку свободного хода муфты выключения сцепления.

Внимание! Отсутствие свободного хода муфты выключения сцепления приведет к выходу из строя нажимного подшипника и пробуксовке дисков.

После регулировок проверить сцепление на отсутствие «ведения». Эту проверку проводить на работающем двигателе при включенной первой передаче и выключенном сцеплении.

Регулировка положения упорного кольца оттяжных рычагов

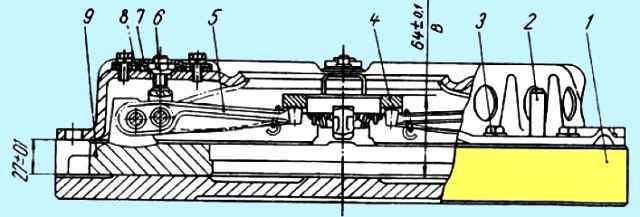

Приспособление для сборки нажимного диска с кожухом в сборе: 1 - подставка; 2 - направляющий штифт; 3 - болт крепления кожуха; 4 - упорное кольцо оттяжных рычагов; 5 - оттяжной рычаг; 6 - регулировочная гайка; 7- стопорная пластина; 8 - опорная пластина; 9 - нажимной диск

При сборке нажимного диска с кожухом в сборе отрегулировать положение упорного кольца.

Эту регулировку производить в приспособлении, имеющем установочный размер 27±0,1 мм (рис. 2) регулировочными гайками 6 оттяжных рычагов при фиксированном положении кожуха и нажимного диска.

Регулировкой обеспечить размер «В», равный 64±0,1 мм, при этом упорные поверхности всех четырех оттяжных рычагов 5 должны одновременно касаться упорного кольца 4.

Перекос упорного кольца приведет к неравномерному отходу нажимного диска при выключении сцепления или ненормальной его работе.

После регулировки положения упорного кольца регулировочными гайками 6 установить стопорные 7 и опорные 8 пластины регулировочных гаек.

Завернуть все восемь болтов крепления стопорных и опорных пластин, установив пружинные шайбы под головки болтов.

В случае использования нажимного диска с кожухом в комплекте с ведомыми дисками после ремонта, на которых установлены фрикционные накладки толщиной 4,15 мм, при регулировке положения упорного кольца размер «В» установить равным 67+0,1 мм.

Техническое обслуживание сцепления

Техническое обслуживание сцепления проводить аналогично техническому обслуживанию сцепления ЯМЗ-182 (смотри выше) с дополнением:

Каждое ТО-1 проверить и, если необходимо, отрегулировать свободный ход муфты выключения сцепления.

Свободный ход муфты выключения сцепления, определяемый зазором между упорным кольцом и подшипником муфты (размер «А» рис. 1. 3,2-4,0 мм) достигается регулировкой механизма выключения сцепления в соответствии с указаниями инструкции по эксплуатации транспортного средства.

После регулировок проверить сцепление на отсутствие «ведения». Эту проверку проводить на работающем двигателе при включенной первой передаче и выключенном сцеплении.

Регулировка свободного хода муфты выключения сцепления регулировочными гайками оттяжных рычагов категорически запрещается.

Механизм гашения крутильных колебаний и отбора мощности

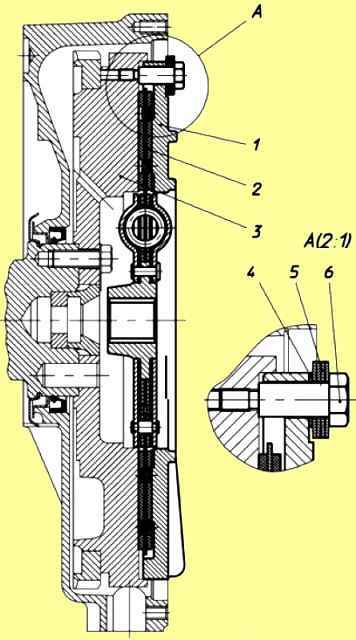

Механизм гашения крутильных колебаний и отбора мощности: 1 - фланец прижимной; 2 - ведомый диск; 3 - маховик; 4 - шайба проставочная; 5 - пакет тарельчатых пружин; 6 - болт ступенчатый.

Силовые агрегаты могут комплектоваться механизмом гашения крутильных колебаний и отбора мощности (рис. 3), предназначенным для гашения резонансных крутильных колебаний и предохранения систем трансмиссии от разрушения.

Механизм установлен на маховике двигателя и состоит из прижимного фланца 1, ведомого диска 2 с фрикционными накладками и механизмом гашения крутильных колебаний, пакетов тарельчатых пружин 5 и ступенчатых болтов 6.

Ведомый диск 2 постоянно поджат к маховику 3 через фланец 1 пакетами тарельчатых пружин 5, собранных на ступенчатых болтах 6.

Ступенчатые болты ввернуты в маховик до упора. При установке ступенчатых болтов на их резьбовую часть наносится герметик УГ-6 ТУ 6-01-1285-84, затяжка производится с усилием 49-59 Нм (5-6 кгсм).

Количество пакетов тарельчатых пружин и болтов подобрано так, что созданный ими момент трения позволяет передавать крутящий момент с маховика на вал отбора мощности до 1700 Нм (170 кгсм).

При нагрузке ведомого диска крутящим моментом более 1700 Нм (170 кгсм) усилия пружин недостаточно для удержания ведомого диска и он проворачивается относительно маховика и тем самым предохраняет дальнейшую кинематическую связь от разрушения.

В процессе эксплуатации механизм технического обслуживания не требует.

Возможные в процессе эксплуатации неисправности ведомого диска аналогичны неисправностям ведомого диска сцепления.

Преждевременная пробуксовка ведомого диска устраняется установкой дополнительных пакетов тарельчатых пружин совместно с болтом и дальнейшей проверкой момента трения в следующем порядке:

  • 1. Застопорить маховик двигателя.
  • 2. Нагрузить ведомый диск механизма моментом менее 1700 Нм (170 кгсм). диск не должен проворачиваться относительно маховика.
  • 3. Нагрузить ведомый диск механизма моментом 1700... 1900 Нм (170... 190 кгсм). Диск должен проворачиваться относительно маховика.

Ремонт сцепления

Ремонт сцепления заключается в разборке комплекта нажимного диска 22 (см. рис. 1) с оттяжными рычагами и кожухом сцепления 19 в сборе.

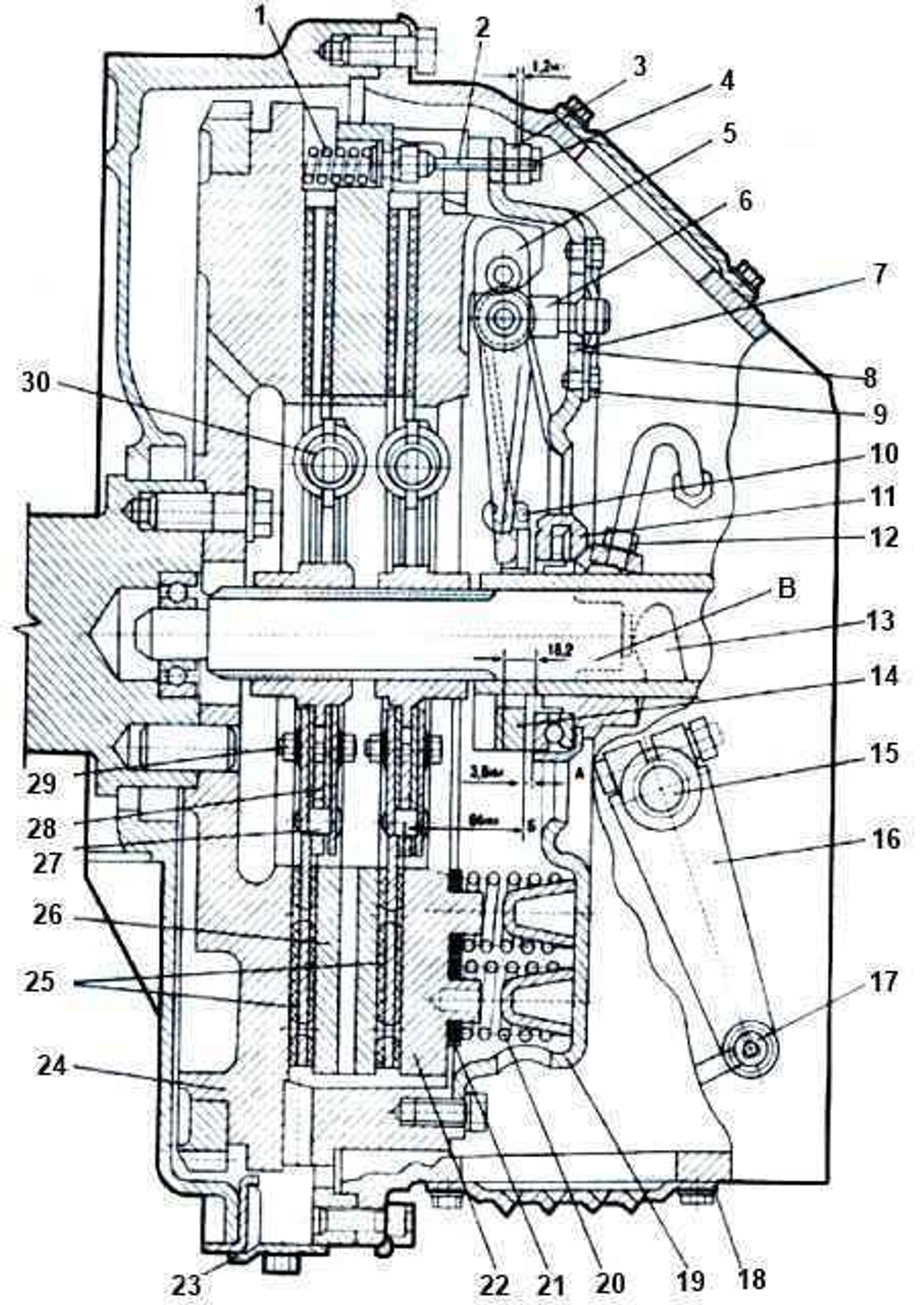

1 - отжимная пружина; 2 - шток; 3 - кольцо; 4 - упорная планка; 5 - оттяжной рычаг; 6 - вилка; 7 - регулировочная гайка; 8 - опорная пластина; 9 - стопорная пластина; 10 - петля пружины оттяжного рычага; 11 - муфта выключения сцепления; 12 - шланг подачи смазки; 13 - вилка выключения сцепления; 14 - упорное кольцо; 15 - вал вилки выключения сцепления; 16 - рычаг вала вилки; 17 - палец; 18 - крышка люка; 19 - кожух сцепления; 20 - нажимная пружина; 21 - термоизоляционная прокладка; 22 - нажимной диск; 23 - крышка люка картера маховика; 24 - маховик; 25 - ведомые диски; 26 - средний ведущий диск; 27 - упорный штифт; 28 - ступица; 29 - стяжной болт; 30 - пружина демпфера; А - зазор между упорным кольцом и муфтой выключения сцепления; Б - контрольный размер; В - ход муфты выключения сцепления

Полная разборка нажимного диска сцепления в сборе производится только для замены или ремонта его деталей, необходимость в котором определяется отказами в работе или при внешнем осмотре.

Перед разборкой сцепления следует сделать метки на нажимном диске 22 и на кожухе 19, чтобы при сборке обеспечить правильное взаимное расположение этих деталей и тем самым сохранить первоначальную заводскую балансировку сцепления.

Разборка нажимного комплекта производится в приспособлении (рис. 4) или на деревянной подставке под ручным прессом в следующем порядке:

- нажимной диск 1 в сборе с кожухом положить на приспособление 1 диском вниз и зафиксировать четырьмя шипами в пазах.

Надавив на торец кожуха 19 (см. рис. 4), сжать пружины 20 так, чтобы оттяжные рычаги 5 с упорным кольцом 14 были в свободном состоянии, отогнуть стопорные планки и вывернуть все восемь болтов крепления опорных пластин регулировочных гаек.

Снять с регулировочных гаек 7 опорные пластины 8 стопорные пластины 9, отвернуть четыре регулировочные гайки 7 (см. рис.1) оттяжных рычагов и медленно опустить кожух сцепления;

- снять кожух сцепления, снять с бобышек нажимного диска 22 нажимные пружины 20, термоизолирующие прокладки 21 с шайбами, освободить петли 10 пружин оттяжных рычагов и снять упорное кольцо 4, замковые шайбы осей, на которых крепятся оттяжные рычаги в специальных проушинах нажимного диска, и осторожно извлечь оси и ролики игольчатых подшипников.

После этого разобрать оттяжные рычаги 5, для чего необходимо снять замковые шайбы, вынуть оси вилок рычагов и ролики игольчатых подшипников.

При проверке технического состояния нажимного диска сцепления следует обратить особое внимание на состояние рабочей поверхности трения.

Если на этой поверхности пятна прожогов и сетка растрескивания с шириной трещин более 0,2 мм охватывают более 40 % всей поверхности, или коробление диска, замеренное щупом на плите, более 0,5 мм, — диск следует подвергнуть восстановлению или заменить.

Рабочая поверхность нажимного диска исправляется (до шероховатости 2,5 мкм) шлифовкой или проточкой с тщательной зачисткой мелким наждачным полотном.

После обработки поверхность должна быть плоской и при проверке на плите не должен проходить щуп толщиной 0,07 мм.

Если шлифовкой диска до допустимой толщины дефекты не устраняются, диск следует заменить новым.

При осмотре ведомого диска сцепления следует обратить внимание на состояние поверхности фрикционных накладок и на прочность крепления их заклепками.

Не допускается обрыв накладок и замасливание рабочих поверхности накладок.

Допускаются радиальные трещинки накладок около заклепок без выхода их на край или в другое отверстие под заклепку.

Износ фрикционных накладок сцепления возможен до заклепок по 1,2 мм с каждой стороны.

Чтобы снять изношенные поврежденные фрикционные накладки надо высверлить расклепанные отверстия заклепок крепления накладок со стороны засверления и выбить их бородком.

После приклепки новых накладок ведомый диск нужно проверить на биение плоскостей трения относительно оси шлицевого отверстия ступицы.

Для этого ведомый диск устанавливают на шлицевую оправку и закрепляют в центрах приспособления или токарного станка.

В качестве оправки может быть использован ведущий вал коробки передач.

Биение рабочих поверхностей относительно оси шлицевого отверстия ступицы на радиусе 175 мм не должно превышать 0,7 мм. для устранения биения диска допускается его правка.

Толщина ведомого диска с приклепанными накладками должна быть (10±0,1) мм. Разница накладок по толщине для одного ведомого диска не должна превышать 0,3 мм.

Приспособление для сборки и разборки нажимного диска с кожухом в сборе: 1 - нажимной диск сцепления с кожухом в сборе; 2 - опорная пластина; 3 - регулировочная гайка; 4 - оттяжной рычаг сцепления; 5 - винт крепления сухаря; 6 - упорный сухарь; 7 - болт крепления; 8 - оправка для регулировки положения оттяжных рычагов; 9 - болт крепления кожуха сцепления; 10 - направляющий штифт; 11 - подставка приспособления

Сборку нажимного комплекта следует производить в приспособлении, показанном на рис. 4 и под ручным прессом.

Приспособление состоит из подставки, имеющей установочный размер от привалочной плоскости кожуха сцепления до плоскости нажимного диска (27±0,1) мм.

В центре подставки болтом 7 крепится оправка 8 для регулировки контрольного размера нажимного комплекта Б (см. рис.3), равного (64± 0,5) мм. В оправке расположены четыре плавающих упорных сухаря 6 (см. рис. 5).

При установке нажимного комплекта в приспособление сухари упираются в лапки оттяжных рычагов 4 и в зависимости от их положения выступают или утопают относительно поверхности оправки.

Длина оправки выбрана таким образом, чтобы при установке ее на оттяжные рычаги нажимного комплекта с правильно отрегулированным контрольным размером сухари располагались заподлицо с поверхностью оправки.

В контрольный размер (64+0,5) мм нажимного комплекта сцепления входит еще толщина упорного кольца оттяжных рычагов, которая составляет (6±0,1) мм; а так как нажимной комплект регулируется в приспособлении без упорного кольца, то он должен быть отрегулирован на размер, уменьшенный на эту величину, т. е. на (580,5) мм.

Сборку и регулировку производят в следующей последовательности: на подставку 11 приспособления кладут рабочей поверхностью вниз нажимной диск, зафиксирован его четырьмя шипами в пазах подставки, в оттяжные рычаги 4 вставляют игольчатый подшипник (по 20 иголок в каждое отверстие).

Иголки укладывают на смазке циатим-201 или соответствующей ей другой пластичной смазке.

На оттяжные рычаги устанавливают вилки 6 (см. рис.1), вставляют оси вилок, устанавливают подсобранные рычаги в пазы проушин нажимного диска, вставляют оси рычагов, надевают на оси вилок пружины упорного кольца, закрепляют оси рычагов и вилок специальными замковыми шайбами, прогнув середину перемычки фартука.

Затем на концы пружин упорного кольца 14 надевают четыре петли 10, ставят на бобышки нажимного диска нажимные пружины 20, предварительно положив под них шайбы с термоизолирующими прокладками 21.

При использовании нажимного диска, проточенного по рабочей поверхности на 1 мм, под каждую нажимную пружину 20 (со стороны направляющих стаканчиков кожуха) для сохранения нажимного усилия сцепления кладут стальную шайбу толщиной 1 мм.

Далее нужно поставить кожух 19 сцепления на направляющие штифты приспособления. Все направляющие стаканчики кожуха должны войти в нажимные пружины, а резьбовые хвостовики вилок оттяжных рычагов в отверстия кожуха.

Используя пресс, необходимо поджать кожух привалочной поверхностью к приспособлению и закрепить болтами, после чего освободить его из-под пресса.

На резьбовые хвостовики вилок навернуть регулировочные гайки 3, установить оправку для регулировки положения оттяжных рычагов 4 и закрепить ее болтом 7 (см. рис.5).

После этого регулировочными гайками 3 регулируют положение оттяжных рычагов 4 так, чтобы они все одновременно касались упорных сухарей 16 оправки 8, которые должны находиться заподлицо с ее верхней поверхностью.

Этим самым при установке упорного кольца обеспечивается контрольный размер между рабочими поверхностями нажимного диска и упорного кольца.

На регулировочные гайки 3 кладут пластины 2, затем стопорные планки и опорные пластины вилок рычагов, после чего завертывают все восемь стопорных болтов.

После затяжки болтов вилки оттяжных рычагов не должны иметь осевого люфта. Болты контрятся отгибкой усов стопорных планок.

Установив на оттяжные рычаги упорное кольцо, закрепляют его петлями так, чтобы оно одновременно касалось опорных поверхностей всех четырех рычагов.

Биение торца упорного кольца относительно рабочей поверхности нажимного диска не должно превышать 0,4 мм на радиусе 45 мм.

Повышенное биение указанных поверхностей может привести к выходу из строя фрикционных накладок ведомого диска сцепления и прижогам рабочих поверхностей маховика и нажимного диска.
